Pertemuan 3 Activity Diagram

Assalamualaikum, sahabat blogger yang saya hormati, artikel yang saya posting kali ini mengenai materi PSBO. apa itu PSBO? PSBO kepanjangan dari pemrograman system berbasis objek, mungkin anda sudah pernah mempelajari materi ini saat masih di bangku perkuliahan khususnya jurusan managemant informatika, Saya posting artikel ini barang kali diantara kalian ada yang membutuhkan materi ini.

Pembahasan
1.Activity Diagram
2.Studi Kasus

1. Activity Diagram
Teknik untuk menjelaskan business process, procedural
logic, dan work flow Bisa dipakai untuk menjelaskan use
case text dalam notasi grafis
Menggunakan notasi yang mirip flow chart, meskipun
terdapat sedikit perbedaan notasi
. Menggambarkan proses bisnis dan urutan aktivitas dalam sebuah proses
. Dipakai pada business modeling untuk memperlihatkan urutan aktifitas proses bisnis
. Struktur diagram ini mirip flowchart atau Data Flow Diagram pada perancangan terstruktur
. Sangat bermanfaat apabila kita membuat diagram ini terlebih dahulu dalam memodelkan sebuah proses untuk membantu memahami proses secara keseluruhan
. Activity diagram dibuat berdasarkan sebuah atau beberapa use case pada use case diagram

Simbol Activity Diagram

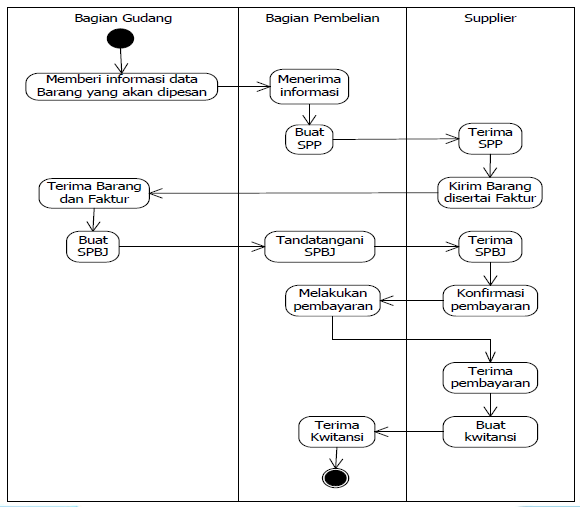

CONTOH ACTIVITY DIAGRAM

Procedure Berjalan (Acknowledgments Evi Lutfi Muktar)

Proses pembuatan Daftar Data Pegawai dan Gaji pada SMP PGRI 1 Depok adalah sebagai berkut :

1. Proses Absensi Pegawai melakukan absensi harian melalui form daftar hadir pegawai. Berdasarkan form daftar hadir pegawai tersebut bagian Tata Usaha (TU) akan membuat Rekap Absen (RA) harian untuk diserahkan kepada Administrasi. 2. Proses Pemberian Rekap Biodata Pegawai (RBP) Pegawai memberikan data pribadi pegawai, data pendidikan, data keluarga yang dijadikan satu menjadi data pegawai kepada bagian Tata Usaha yang kemudian diarsipkan menjadi Rekap Biodata Pegawai (RBP). Lalu Rekap Biodata Pegawai (RBP) diserahkan kepada bagian administrasi untuk proses pengolahan Daftar Data Pegawai Dan Gaji (DDPG).

3. Proses Pengolahan Daftar Data Pegawai dan Gaji (DDPG)
Setelah bagian administrasi menerima Rekap Biodata Pegawai (RBP) dan Rekap Absen (RA) akan mengolah kedua data tersebut untuk dibuatkan menjadi Daftar Data Pegawai dan Gaji (DDPG) yang kemudian diserahkan kepada Kepala Sekolah untuk ditanda tangani atau di Acc.
4. Proses Pembuatan Laporan
Daftar Data Pegawai dan Gaji (DDPG) yang sudah diterima dan ditanda tangani oleh Kepala Sekolah akan diserahkan kembali kepada bagian Administrasi untuk dibuatkan Laporan Data Pegawai (LDP) dan Laporan Gaji Pegawai (LGP).
Setelah bagian administrasi menerima Daftar Data Pegawai dan Gaji yang sudah di Acc akan membuatkan Laporan Data Pegawai (LDP) dan Laporan Gaji Pegawai (LGP) yang nantinya akan diserakan kepada Kepala Sekolah.selain itu bagian Administrasi akan membuatkan slip gaji untuk diserahkan kepada pegawai.

Proses Absensi

Proses bisnis pelayanan pelanggan perubahan daya pada PT PLN adalah sebagai berikut :

Pendaftaran perubahan daya Konsumen datang kekantor PT PLN(Persero) dengan membawa fotocopy KTP dan kwitansi pembayaran rekening bulan terakhir kemudian diserahkan dibagian pelayanan pelanggan. Pegawai pelayanan pelanggan akan menginput berdasarkan data dari konsumen, setelah diinput maka akan dicetak formulir pendaftaran perubahan daya untuk kemudian ditandatangani oleh pelanggan. Satu rangkap untuk pelanggan sebagai tanda bukti. Lainnya disimpan oleh bagian pelayanan pelanggan untuk diteruskan ke supervisor untuk proses persetujuan

Activity diagram pendaftaran perubahan daya

Add caption

•Persetujuan perubahan daya

Rangkap formulir pendaftaran yang disimpan oleh bagian pelayanan pelanggan kemudian dibuatkan surat jawaban persetujuan yang kemudian ditandatangani oleh supervisor pelayanan pelanggan dicetak menjadi dua rangkap, rangkap pertama diberikan kepada pelanggan, sedangkan rangkap yang kedua disimpan oleh bagian pelayanan pelangan sebagai arsip.

•Perjanjian jual beli tenaga listrik

Setelah pelanggan menerima surat jawaban persetujuan dari PT. PLN (Persero) maka sipelanggan akan datang ke kantor PT PLN untuk menandatangani surat perjanjian jual beli tenaga listrik sesuai dengan daya listrik yang baru yang akan dipasang. Surat perjanjian jual beli tenaga listrik tersebut juga ditandatangani oleh manager.

• Pembayaran

Setelah menandatangani surat perjanjian jual beli tenaga listrik maka sipelanggan tinggal membayar sejumlah yang tertera pada surat perjanjian jual beli tenaga listrik ke loket pembayaran perubahan daya, pelanggan akan mendapatkan kwitansi pembayaran sebagai bukti bahwa si pelanggan telah melaksanakan kewajibannya.

• Perintah kerja

Saaat si pelanggan membayar kewajibannya maka perintah kerja terbit dan siap untuk di cetak, untuk diberikan kepada pelaksana sebagai perintah kerja untuk pelanksanaan penggantian MCB pelanggan.
